充電樁防水檢測整體方案 IPX34淋雨防水試驗箱

廣州世測儀器設備有限公司IPX3/IPX4擺管淋雨試驗機鐘生（15989266991），世測專業生產銷售IP防塵防水試驗設備，IPX1/IPX2垂直滴雨試驗機，IPX7防水淋雨機，IPX5/IPX6強噴水試驗機，IPX8潛水密封試驗裝置。

充電樁防水檢測整體方案 IPX34淋雨防水試驗箱產品用途

      IPX34淋雨防水試驗箱的主要作用是測試產品在淋雨的氣候環境下的貯存、運輸和使用時的性能，該設備主要用于電子　電工產品、燈具、電柜、電器元件、汽車、摩托車及其及零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試，測試后，通過檢定來判斷產品的性能是后達到要求，以便產品的設計、改進、檢定及出廠檢驗使用。

充電樁防水檢測整體方案 IPX34淋雨防水試驗箱產品特征

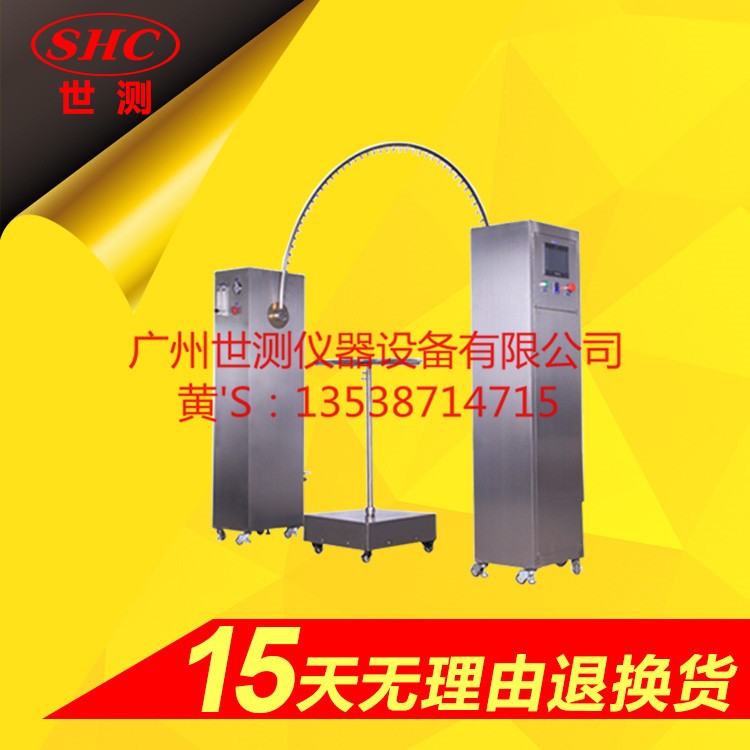

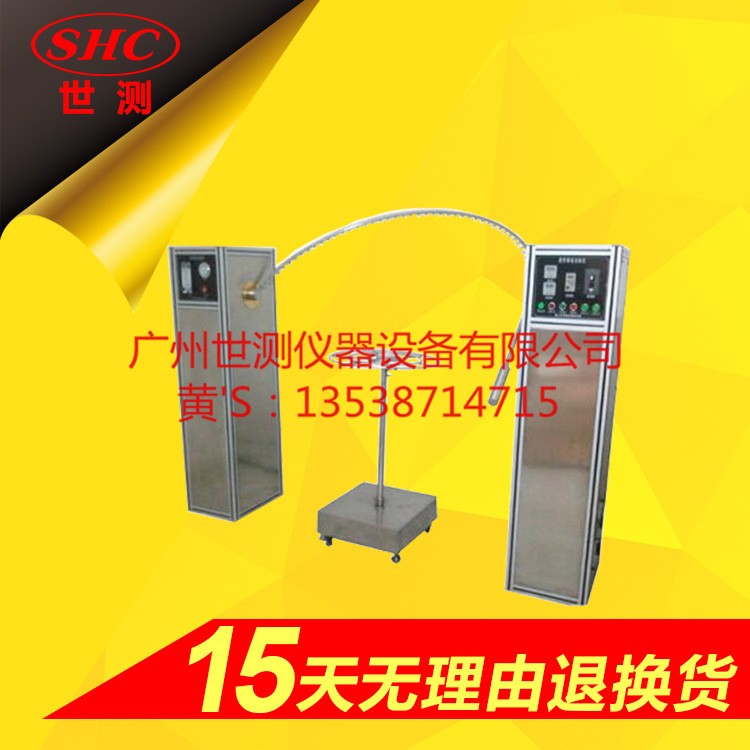

1. 機型結構：采用雙立柱式結構,安裝方便，擺管轉動平穩。
2. 設備機箱底部采用帶可調腳杯的腳輪，方便移動及調整機器水平。
3. 機箱內安裝有水箱，水箱內裝用水位浮球閥自動控制進水，并有高、低水位報警檢測，有效防止水泵缺水干轉而損壞。

4. 觸摸屏控制+松下PLC；

模式A：IPX3 試驗，按標準條款中的 IPX3 條件進行試驗；

模式B：IPX4 試驗，按標準條款中的 IPX4 條件進行試驗；

模式C：自定義試驗，按用戶需求進行試驗，按用戶需求進行試驗，可以設定試驗時間、淋雨角度、 擺管速度、轉臺速度。

5. 控制功能：擺管流量及壓力手動可調、擺管淋雨動作控制、載物臺動作控制、試驗時間控制；

6. 測試時間可設定0-999M可調，一鍵啟動，自動停機

7. 保護功能：漏電保護、過載保護、短路保護；

8 .不銹鋼擺管；擺管驅動：采用進口松下伺服電機（采用伺服電機具有噪聲小，速度及角度精準等優點）。

9. 轉臺驅動：使用國產優質步進電機，速度及角度可在觸摸屏上設定可調，在標準范圍內精準無級可調，并能自動控制正反向轉動（適合帶樣品通電測試，防止繞線）。

10. 不銹鋼噴嘴可拆卸，便于清潔與更換；

11. 噴嘴開與關可調節，擺管?chē)姙⒒《瓤烧{(diào)節；

12. 供水系統包括過濾器、水泵、流量計、電磁閥及開關閥；

13. 機體材料為工業合金型鋁材及SUS304#不銹鋼板，確保長時間使用不生銹。；

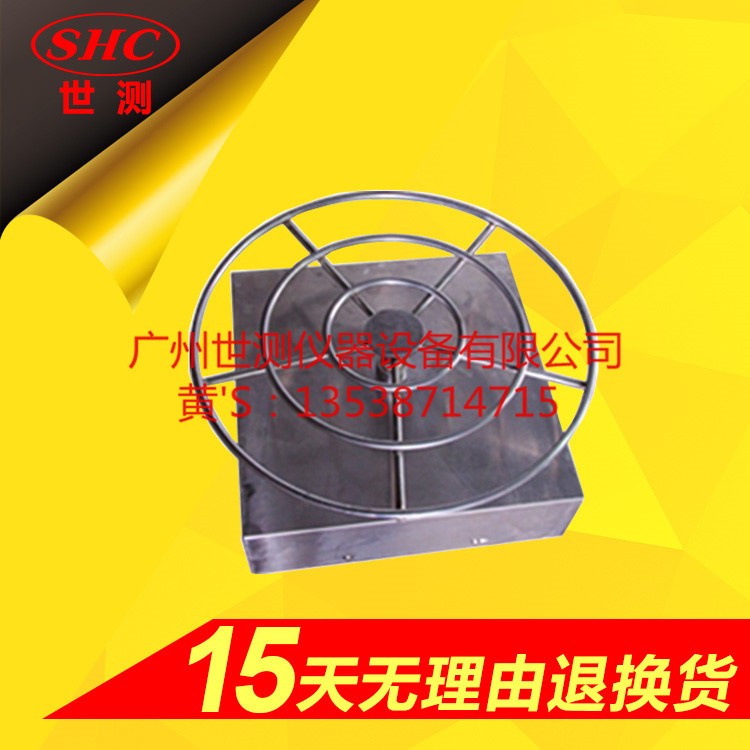

14. 樣品架，轉臺高度可調節, 轉臺電器部份全密封防止進水漏電；

15. 轉臺速度及角度可在觸摸屏上設定可調，在標準范圍內精準無級可調；

16. 樣品電源通斷電時間可程序控制功能：停電0-999 min----通電0-999min----停電0-999min（適用于樣品在測試在需要通斷電測試）。

17.核心控制元件采用臺灣威綸7寸觸摸屏+松下PLC，電器元件全部采用如LG、歐姆龍等進口品牌，接線工藝符合國家標準要求，電板布局合理，接線牢固，標示清楚。

18.過濾措施：設備標配高精度的過濾器，能有效過濾自來水中的雜質；濾芯可定期更換。

充電樁防水檢測整體方案 IPX34淋雨防水試驗箱試驗標準

依據IEC60529、GB4208、GB7000.1等標準中規定的IPX3/4 測試要求的標準制造。

充電樁防水檢測整體方案 IPX34淋雨防水試驗箱規格參數

充電樁防水檢測整體方案 IPX34淋雨防水試驗箱產品概述

   適用于進行產品的 IPX3、IPX4測試。用于電氣設備或部件的防淋水實驗和濺水實驗（IPX3和IPX4），尤其是暴露在開放空間的器具，如空調、電纜連接器與轉換器等。

   IPX3是指防止噴灑的水侵入,防雨或防止與垂直的夾角小于60°之方向所噴灑的水進入器具造成損壞; IPX4是指防止飛濺的水侵入,防止各方向飛濺而來的水進入器具造成損壞。

   IPX3 擺管式淋水濺水試驗是選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm； 試驗條件：水流量按擺管的噴水孔數計算,每孔為 0.07 L/min。 淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°，共120°，試驗時間：連續淋水10 min。

   IPX4 擺管式濺水試驗是選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm； 試驗條件：水流量按擺管的噴水孔數計算,每孔為 0.07 L/min。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂兩邊各擺動180°，共約360°，試驗時間：連續淋水10 min。
