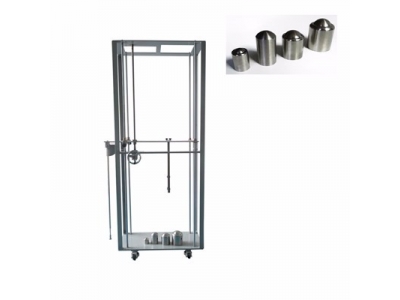

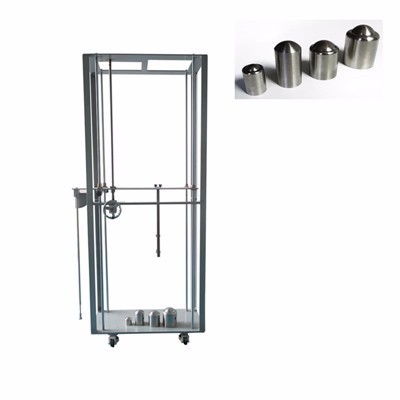

高能量擺錘沖擊試驗裝置
本裝置符合GB2423.55-2006及GBT20138-2006對試驗設備的要求，適用于變電柜等金屬薄片和非金屬電能計量柜的機械沖擊強度試驗
- 型號： SC-GCJ14
- 品牌： 廣州世測（SHC)
- 技術標準： 符合GB2423.55-2006及GBT20138-2006對試驗設備的要求
產品概述
本裝置符合GB2423.55-2006及GBT20138-2006對試驗設備的要求，適用于變電柜等金屬薄片和非金屬電能計量柜的機械沖擊強度試驗 技術參數 1、擺桿：長度1000㎜，外徑15.9 mm、壁厚1.5 mm的鋼管，與錘頭構成各等效質量； 2、沖擊點上下可調，行程200-1200mm,可定制高度，沖擊裝置前后左右可移動。 3、撞擊錘頭見表1撞擊元件特性，配2，5,10,20J錘頭擺桿，50J選配。 4 5 6、結構原理：試樣為正常安放 標準參數及圖片參考 表1 撞擊元件特性 能量/J ≤1 ±10% 2 ±5% 5 ±5% 10 ±5% 20 ±5% 50 ±5% 等效質量±2%kg 0.25(0.2) 0.5 1.7 5 5 10 材料 尼龍 鋼 R/mm 10 25 25 50 50 50 D/mm 18.5（20） 35 60 80 100 125 f/mm 6.2（10） 7 10 20 20 25 r/mm - - 6 - 10 17 l/mm 根據等效質量調整確定 a 注：當能量小于或等于1J時 表2 跌落高度 能量/J 0.14 0.2 (0.3) 0.35 (0.4) 0.5 0.7 1 2 5 10 20 50 等效質量/kg 0.25 (0.2) 0.25 (0.2) 0.25 (0.2) (0.2) 0.25 0.25 0.25 0.5 1.7 5 5 10 跌落高度±1%mm 56 (100) 80 (150) 140 (200) (250) 200 280 400 400 300 200 400 500 注1 表3 IK代碼及其相應碰撞能量的對應關系 IK代碼 IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10 碰撞能量/J a 0.14 0.2 0.35 0.5 0.7 1 2 5 10 20 注1、如果要求更高的碰撞能量 a 按本標準為無防護
