一、產品用途
:適用于進行產品的 IPX5、
IPX6測試。IPX5 是指防止噴射的水侵入；防止來自各方向由噴嘴噴射出的水進入器具造成損壞
;IPX6是指防止大浪的侵入，防止因大浪的侵襲而浸水器具造成損壞。
IPX5 噴水試驗 指噴嘴的噴水口內徑為6.3mm, 使試驗樣品至噴水口相距為2.5~3m，水流量為
12.5 L/min （750 L/h）；
試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)zui少3 min 。
IPX6 強烈噴水試驗指噴嘴的噴水口內徑為12.5 mm；
使試驗樣品至噴水口相距為2.5～3m，水流量為100 L/min （6000 L/h） ；
試驗時間：按被檢樣品外殼表面積計算 ，每平方米為
1min（不包括安裝面積）zui少3 min。
二 、應用范圍：
該設備的主要作用是用于電子 電工產品、燈具、電柜、電器元件
、汽車
、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試
。測試后
，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計
、改進
、檢定及出廠檢驗使用。
三、符合標準：
符合 IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》、
GB4208-2008《外殼防護等級(IP 代碼)》14.2.5、14.2.6 條款與圖 6 及 GB7000.1《燈具 第一部分：一般要求與試驗》9.2.6、
9.2.7 條款及圖 9.5 要求。
四、產品特征:
1、分體式結構
，安全可靠。
2、設備機架
、試樣轉臺全部采用優質鋁合金及
SUS304#不銹鋼板制作，確保長時間使用不生銹。
3、轉臺電器部分全密封，有效防止進水漏電
。
4、轉臺使用調速電機，速度在標準范圍內無級可調
，并能控制正反向轉動（適合帶樣品通電測試
，防止繞線）。
5 、噴水流量通過流量計調整
，手動調節。
6 、電器元件全部采用如
LG 、歐姆龍等進口品牌；接線工藝符合國家標準要求
，電板布局合理
，接線牢固
，標示清楚。
7 、自帶水箱
，水箱內裝用水位浮球閥自動控制進水，并有低水位報警監測
，有效防止水泵缺水干轉而損壞
。
8、測試時間通過時間繼電器控制 ，簡單實用
；可設定：
0-999min（可調），測試完成后 ，自動停機
；（
IPX56AS：測試時間可在觸控屏上設定）。
五 、產品參數
:序號 | 型號:SC-IPX56A | 參數 |
1 | 控制系統 | 按鍵式 （時間繼電器+轉換開關） 或觸摸屏操作（可選） |
2 | 設備外尺寸 | 約L1000×D800×H1300（含腳輪） |
3 | 貯水箱 | 550L ，尺寸約 800×600×1145(mm)，材質：304不銹鋼 |
4 | IPX5噴水孔徑 | 6.3 |
5 | IPX6噴水孔徑 | 12.5 |
6 | IPX5噴水流量（L/min） | 12.5±0.625 |
7 | IPX6噴水流量（L/min） | 100±5 |
8 | 流量控制 | 采用帶調節轉子流量計實現手動調節流量 |
9 | 噴水距離 | 2.5-3米(試驗人員控制) |
10 | 噴槍固定方法 | 手持式 |

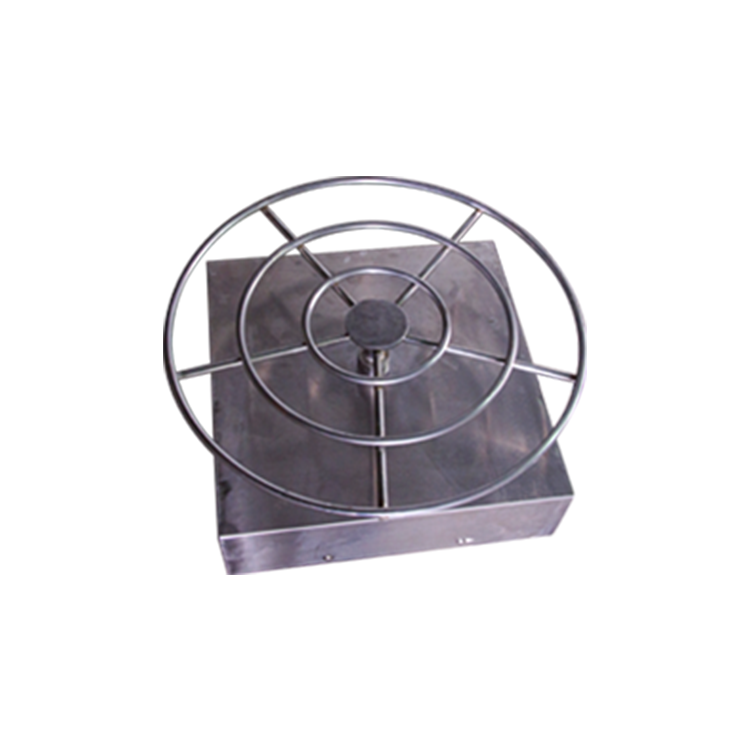

11 | 轉臺直徑 | ￠600 |
12 | 水泵 | 多級不銹鋼水泵一臺 |
13 | 轉臺負載電源 | AC220V |
14 | 材質 | SUS304#不銹鋼板 |
15 | 保護裝置 | 漏電 |
16 | 安全系統 | 加壓水泵機過載警示 |
