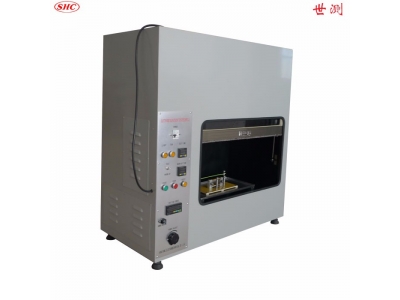

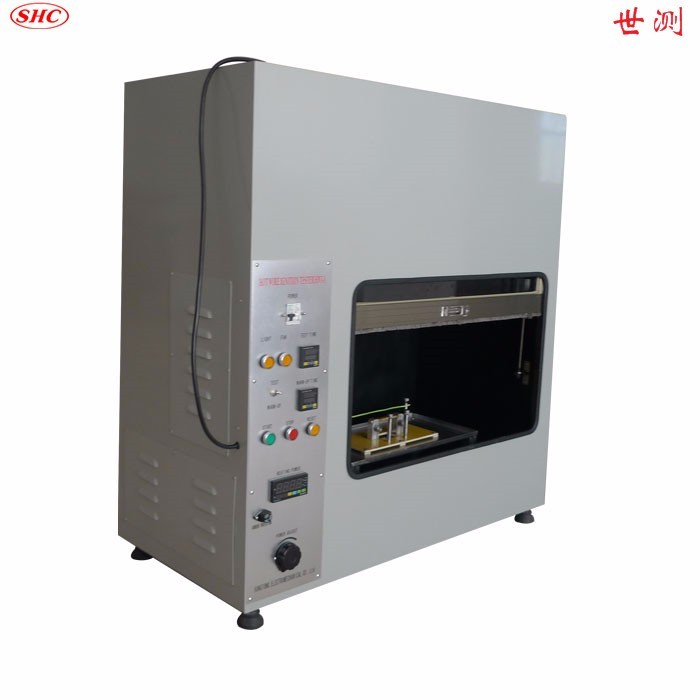

本裝置符合IEC60695-2-20、GB4943標準中“灼熱絲引燃試驗方法”的要求，適用于電工電子產品、家用電器的材料進行著火危險試驗，仿真灼熱組件或超載電阻之類的熱源或點火源在短時間所造成的熱應力。
產品概述
本裝置符合IEC60695-2-20、GB4943標準中“灼熱絲引燃試驗方法”的要求，適用于電工電子產品、家用電器的材料進行著火危險試驗，仿真灼熱組件或超載電阻之類的熱源或點火源在短時間所造成的熱應力。
熱線圈引燃試驗采用特定尺寸(ф0.5mm長250mm)和特定材質(Ni80/Cr20)的電熱絲，經規定發熱功率(0.26W/mm)和規定時間(8s～12s)預退火后，按一定的繞線張力(5.4N)和一定的繞線間距(6.35mm)在試品上繞5整圈，將繞有電熱絲的試品在規定發熱功率下(0.26W/mm)試驗至120s，以試品是否引燃或起燃時間來對其著火危險性進行評定。
型號規格及技術參數
參數型號 | HWI-1 |
符合標準 | IEC60695-2-20、GB4943 |
發熱絲 | ф0.5mm，Ni80/Cr20，長度250mm±5mm 冷電阻5.28Ω/m |
退火支架間距 | 250mm |
試品支架間距和高度 | 70mm，高60mm（支架表面至接物盤表面距離） |
繞線張力和繞線間距 | 5.4N±0.05N，6.3mm±0.2mm(在31.5mm±0.5mm內，繞5整圈，國標為6mm) |
退火時間和功率 | 8s～12s(1s～999.9s數顯可預置)，0.26W/mm±4%(數顯可調節) |
試驗時間和功率 | 120s(1s～999.9s數顯可預置)，0.26W/mm±4%(數顯可調節) |
試樣尺寸 | L×W×H:(125 ± 5mm) ×(13.0 ± 0.5mm) ×(0.75+0.075 0mm,1.5+0.15 0mm,3+0.3 0mm)[國標為0.75± 0.1 mm,1.5± 0.1 mm，3± 0.2 mm] |
燃燒箱體積 | 大于0.5立方（可訂訂制0.75立方、1立方） |
