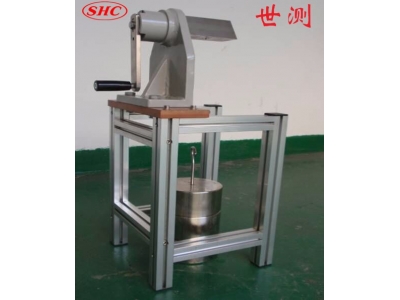

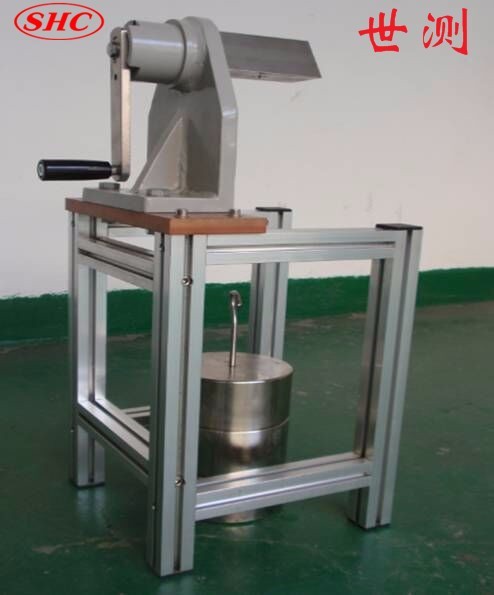

芯軸試驗裝置又名絕緣帶耐磨試驗裝置，本裝置是根據IEC 61347-1、IEC61588圖6、IEC60950、IEC60065、GB19212標準相關條款設計制造專用儀器，主要用于電力變壓器、電源裝置和類似產品的絕緣薄層進行芯軸試驗、機械強度試驗和耐磨試驗。
產品概述
芯軸試驗裝置又名絕緣帶耐磨試驗裝置，本裝置是根據IEC 61347-1、IEC61588圖6、IEC60950、IEC60065、GB19212標準相關條款設計制造專用儀器，主要 用于電力變壓器、電源裝置和類似產品的絕緣薄層進行芯軸試驗、機械強度試驗和耐磨試驗。
本裝置對10o和230o位置進行機械限位，以確保試驗角度的準確性，同時也實現了操作方法簡單化；砝碼附有掛環，以防試樣某點因受力過大而被拉 破。
●配150N砝碼一個（可選配50N砝碼、100N砝碼）
●2個1N，3個50N疊加
技術參數
1、芯軸：鍍鎳三角芯軸
2、砝碼：50N、100N、150N各一個（重量計砝碼掛環）
3、金屬箔兩端承受拉力：1N
4、芯軸旋轉角度：230°
5、芯軸底端高度：500mm
