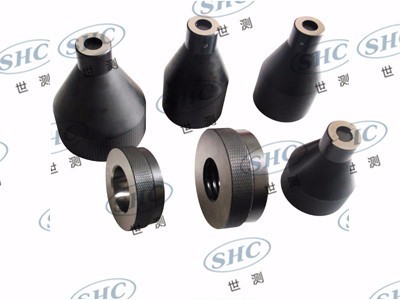

E27燈頭量規
E27 燈頭通規7006-27B-1?， E27燈頭止規7006-28A-1?，E27燈頭焊錫高度規7006-27C-1?，E27 燈頭接觸性能規7006-50-1，E27 燈頭防意外觸電規7006-51A-2?，E27 燈頭特種防意外觸電規7006-51-2
- 型號： SC-27C
- 品牌： 廣州世測（SHC)
- 技術標準： GB 1483/ IEC 60061-3等
E27燈頭量規產品列表：
序號 | 量規類型 | 量規名稱 | 標準圖號 | 型號 |
1 | E27燈頭量規 | 通規 | 7006-27B-1 | SC-27C1 |
2 | E27燈頭量規 | 止規 | 7006-28A-1 | SC-27C2 |
3 | E27燈頭量規 | 焊錫高度規 | 7006-27C-1 | SC-27C3 |
4 | E27燈頭量規 | 接觸性能規 | 7006-50-1 | SC-27C4 |
5 | E27燈頭量規 | 防意外觸電規 | 7006-51A-2 | SC-27C5 |
6 | E27燈頭量規 | 特種防意外觸電規 | 7006-51-2 | SC-27C6 |
7 | E27燈頭量規 | 扭力測試量規 | IEC60968Fig2 | SC-27C7 |
E27燈頭量規技術標準：
GB 1483-2008
IEC 60061-3:2007
E27燈頭量規的使用方法和使用目的：
（1）E27燈頭通規 (7006-27B-1)
目 的：用來檢測燈頭螺紋的zui(max)大尺寸和燈頭長度的zui(max)小尺寸
使用方法：a) 將燈頭擰進量規，能順利擰入，表示燈頭符合燈頭螺紋的zui(max)大尺寸要求；
b) 將燈頭完全旋入量規時，燈頭觸點平面應與量規X面共面或凸出于X面，則表示燈頭長度符合zui小尺寸要求。
（2）E27燈頭止規 (7006-28A-1)
目 的：用來檢測E27成品燈上的燈頭螺紋大徑d的zui小值。
使用方法：當量規以自重套在燈頭螺紋上時，成品燈上的燈頭的中心觸點不應凸出量規的X面。
（3）E27燈頭焊錫高度規 (7006-27C-1)
目 的：用來檢測E27燈頭的尺寸S1的zui大值和zui小值（即焊錫高度）。
使用方法：將成品燈上的燈頭插入量規時，量規柱塞端面W應與量規的X面共面或凸出于X面，但不能高于Y面。
（4）E27燈頭接觸性能規 (7006-50-1)
目 的：用來檢測燈與IEC標準燈座的接觸性能
使用方法：將被測試燈推入量規，能直至W面接觸到V面或者超過V面，則表示接觸性能良好。否則不符合要求。
（5）E27特種燈頭防意外接觸量規 (7006-51-2)
目 的：用來檢測成品燈上E27燈頭的防意外接觸性能。
使用方法：將燈頭盡量的推入量規，要求W面不能伸出V面，否則不符合要求。
（6）E27燈頭防意外接觸量規 (7006-51A-2)
目 的：用來檢驗成品燈上E27燈頭在插入時防意外接觸性能。
使用方法：當燈完全插入量規內時，如果W面沒有凸出V面，則可認為燈的形狀對于防意外接觸性能是合格的。
